Marcado y etiquetado de cables con agrupación según especificación
El marcado y etiquetado de cables es el proceso físico que traslada al material la codificación que ya existe en tu documentación. El resultado es la identificación: que cualquiera sepa, sin interpretar, qué es cada extremo y adónde va. La agrupación es la segunda rama del mismo trabajo: fijar la disposición del conjunto para que llegue a la línea con la configuración acordada. Un conjunto sin identificar obliga a interpretar, y quien interpreta a veces se equivoca: en el montaje, y sobre todo en el mantenimiento, meses después y con el equipo ya instalado.
En qué consiste
Qué resuelve el marcado y etiquetado de cables

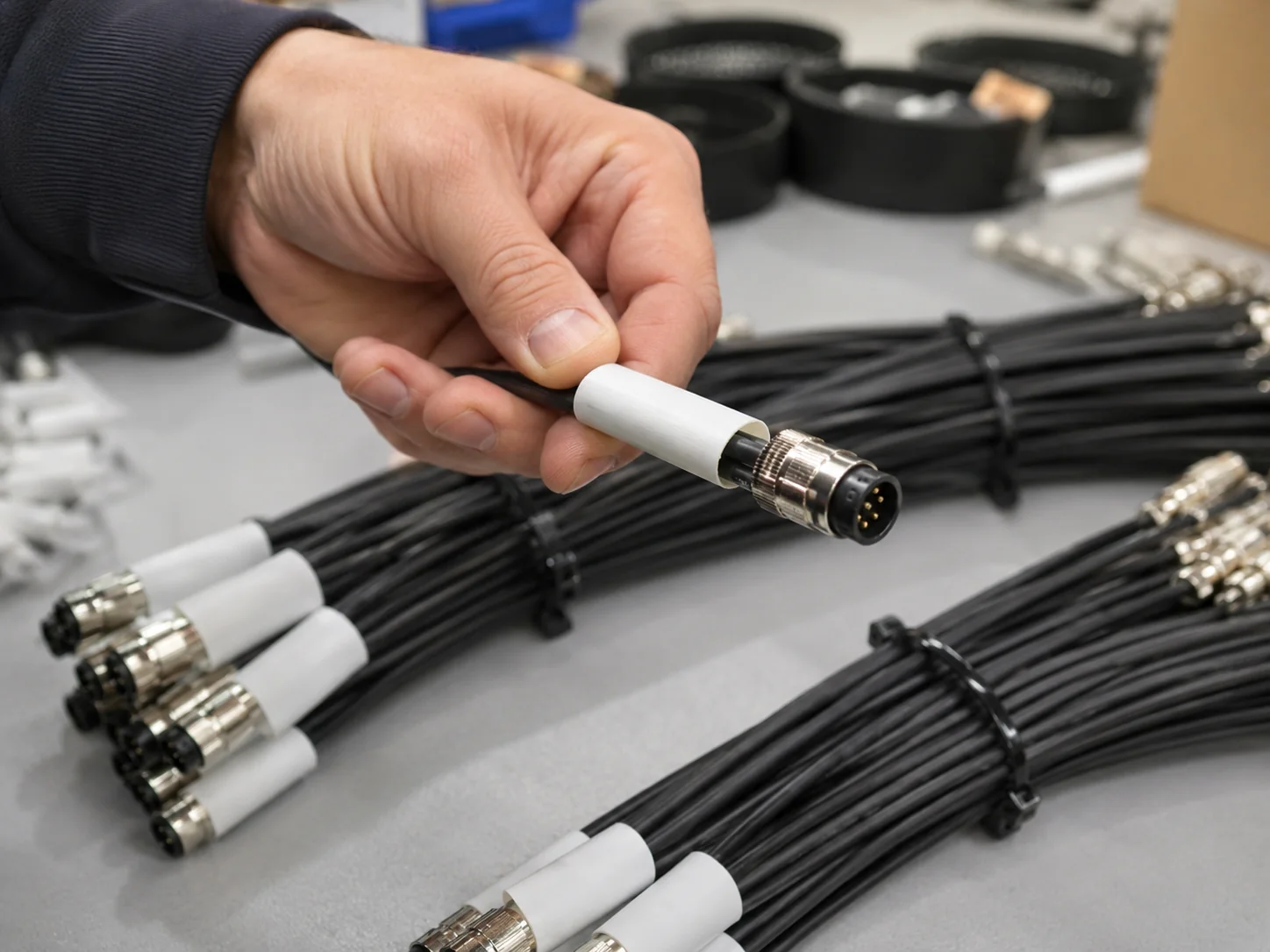

Marcar y etiquetar no son lo mismo. El marcado va sobre el propio cable o conductor —un manguito, una anilla, una impresión directa— y viaja con él. El etiquetado añade un soporte adherido o envolvente que admite textos más largos, códigos y nomenclaturas completas. En un mismo conjunto conviven ambos, y cuál se usa en cada punto lo decide la documentación del proyecto. De ahí sale la identificación: cada conductor, cada ramal o el conjunto completo asociado a su función o a su destino. La agrupación ordena después el conjunto físicamente, para que llegue con la forma que tendrá una vez montado y no como un manojo que hay que desenredar.
- Marcado sobre el conductor con manguito, anilla o impresión directa
- Etiquetado sobre soporte adherido o envolvente para nomenclaturas largas
- Alcance por extremo, por ramal o por conjunto completo
- Agrupación con brida, espiral, malla o funda según la configuración acordada
- Codificación por color como apoyo visual cuando el proyecto la contempla
Control del proceso
Criterios verificables del marcado y del etiquetado
El criterio de aceptación se acuerda por escrito antes del pedido y depende de la referencia y del proveedor asignado. En recepción sólo se puede comprobar lo que quedó especificado: lo que no está escrito, no es verificable. Por eso esta lista no describe lo que ofrecemos, sino lo que hay que cerrar contigo antes de lanzar el lote.
- Qué texto exacto lleva cada marca, carácter a carácter
- En qué punto del cable o del ramal debe quedar visible
- Qué método se acepta para cada tramo y cuál no
- Con qué elemento se agrupa el conjunto y en qué posición
- Qué se comprueba en la recepción del lote y con qué muestreo
Cómo se coordina este proceso
Cómo se define el marcado y etiquetado de tus cables
La nomenclatura la marca tu documentación: nosotros la reproducimos, no la inventamos. Estos cuatro pasos son los que evitan que un criterio se pierda entre el pedido y la línea de montaje.
Nos das la nomenclatura
El criterio de identificación de tu esquema, de tu sistema de mantenimiento o de tu norma interna, tal como esté ya escrito.
Acordamos el método
Revisamos el requisito y coordinamos con el proveedor qué tipo de marcado o etiquetado encaja con el entorno previsto y con la longitud del texto.
Validas una muestra
Compruebas legibilidad y aspecto sobre una muestra real antes de que se aplique al lote completo.
Se aplica al lote
La identificación se mantiene idéntica en pedidos posteriores, para no romper tu documentación ni tu histórico.
Métodos habituales
Métodos de marcado y etiquetado de cables
La elección depende del entorno previsto, de la longitud del texto y de quién va a leer la marca: un operario en línea o un técnico en campo dos años después.
Anilla o manguito termorretráctil
Marcado sobre el propio conductor: el manguito queda solidario al cable y no depende de un adhesivo. Es la opción habitual cuando una etiqueta pegada no se acepta.
Etiquetado impreso sobre los cables
Soporte adherido o envolvente con texto o código impreso. Admite nomenclaturas largas que no caben en un manguito.
Agrupación del mazo
Brida, espiral, malla o funda que fijan la disposición del conjunto según la configuración acordada. La protección mecánica o ambiental es una capacidad distinta.
Codificación por color
El color del conductor o del identificador como apoyo visual rápido en montaje, siempre subordinado al código escrito.
Información relacionada
Continúa por aquí
Alcance real de esta capacidad
Este proceso lo ejecutan proveedores de nuestra red seleccionados para cada proyecto: son ellos quienes marcan, etiquetan y agrupan físicamente el material. Justicia Marin revisa el requisito contigo, coordina el suministro y comprueba el lote recibido según el alcance acordado. No disponemos de taller, maquinaria ni laboratorio propios —tampoco impresora de marcaje, línea de transferencia térmica ni aplicador automático— y no emitimos certificaciones: los certificados son los del fabricante o del proveedor que ejecuta el proceso. La nomenclatura y el criterio de identificación los define siempre el cliente: no generamos codificaciones propias ni asumimos la responsabilidad de que un criterio ajeno sea coherente con el resto de tu documentación. Los medios concretos disponibles y el nivel de control alcanzable se confirman por escrito en la oferta antes del pedido.
Dónde acaba esta capacidad: la protección mecánica y ambiental del conjunto se define aparte, y agrupar unos conductores no equivale a protegerlos. Las comprobaciones sobre el lote y la trazabilidad documental pertenecen a la verificación de cableado. Como referencia técnica del sector, IPC/WHMA-A-620 dedica un apartado específico al marcado y etiquetado de conjuntos de cable y arnés.
