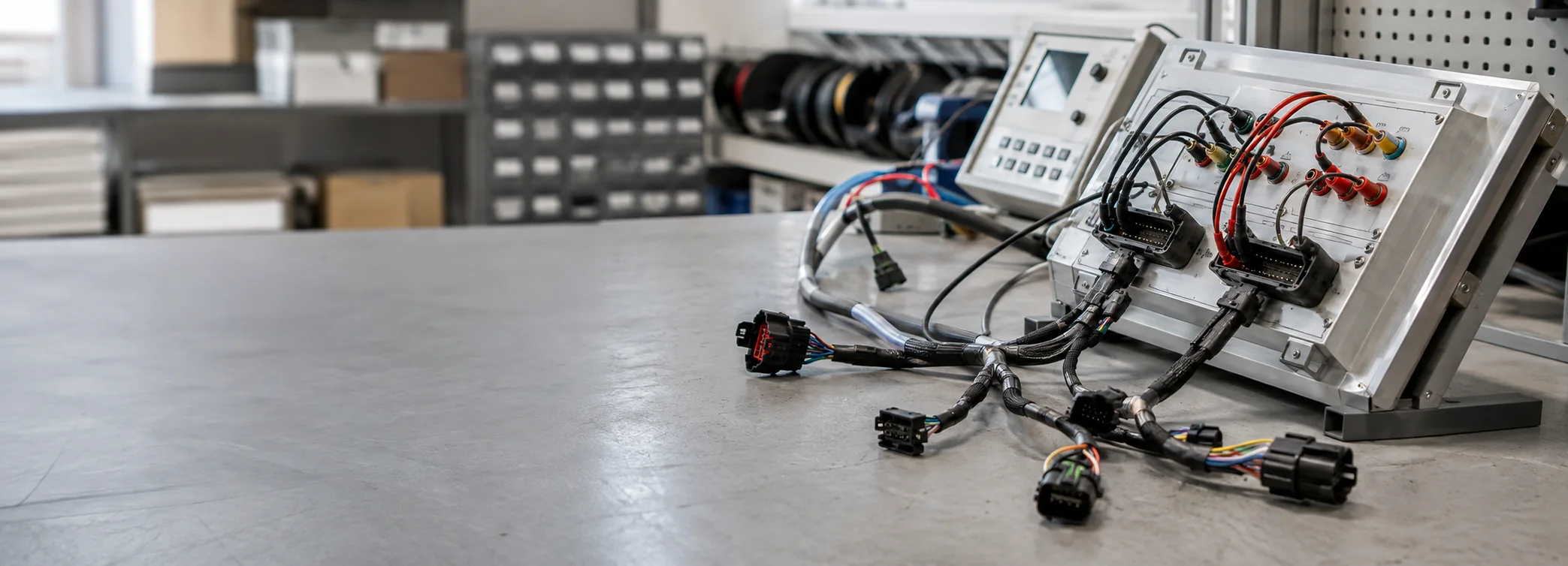

Pruebas eléctricas de cableado según esquema y criterio de aceptación
Un conjunto puede estar perfectamente fabricado y aun así tener un punto cruzado. Las pruebas eléctricas de cableado existen para que ese error aparezca antes de que el conjunto salga hacia el cliente, no cuando ya está montado dentro de un equipo cerrado. Hablamos de conjuntos y arneses fabricados según documentación: no de instalaciones eléctricas de un edificio ni de certificación de cableado de red.
En qué consiste
Qué comprueban las pruebas eléctricas de cableado

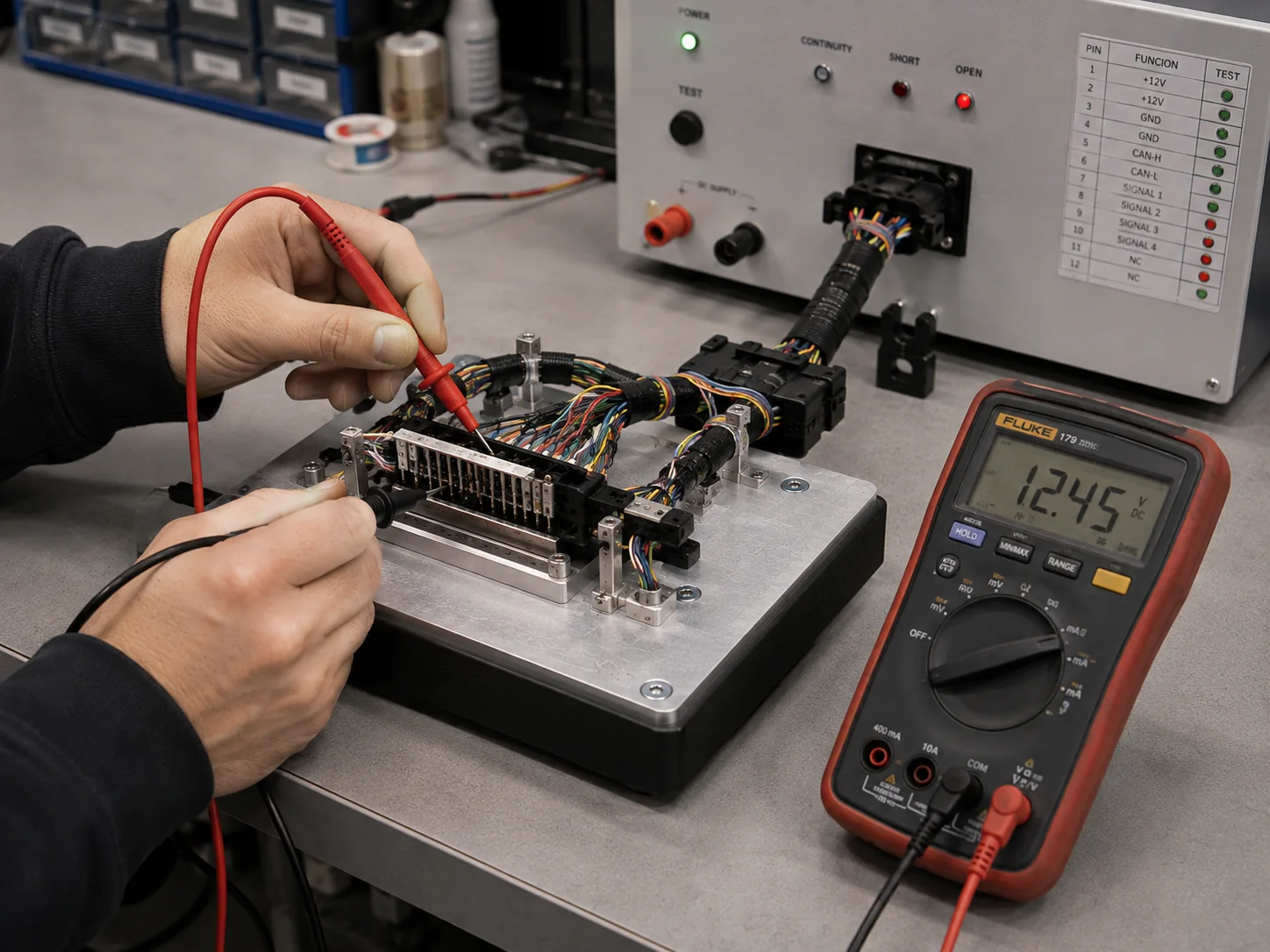

La comprobación básica confirma continuidad —que cada conductor conduce— y configuración —que va del punto correcto al punto correcto—. Ese segundo control es el que detecta los cruces, que son el fallo más caro de encontrar una vez montado el equipo. Todo se compara contra una referencia: el esquema de conexiones, la tabla de contactos o la muestra aprobada. Sin esa referencia no hay resultado que juzgar.
- Continuidad de cada conductor del conjunto
- Correspondencia punto a punto con el esquema de conexiones
- Detección de cruces entre circuitos
- Ausencia de conexiones no previstas entre puntos
- Aspecto de los extremos y de las terminaciones
Control del proceso
Criterios verificables de las pruebas eléctricas
El criterio de aceptación de las pruebas eléctricas de cableado se acuerda por escrito antes del pedido y depende de la referencia y del proveedor asignado. Lo que no queda definido antes no se puede juzgar después: esta lista no describe lo que ofrecemos, sino lo que hay que cerrar contigo.
- Qué esquema o tabla de conexiones está vigente y en qué revisión
- Qué circuitos son obligatorios y cuáles pueden quedar libres
- Qué se considera fallo y qué se considera aceptable
- Si la comprobación es unitaria o por muestreo del lote
- Si hace falta dejar constancia del resultado y en qué formato
Cómo se coordina este proceso
Cómo se acuerda el alcance de las pruebas eléctricas de cableado
Lo esencial es fijarlo antes del pedido, no negociarlo después de una incidencia.
Nos indicas la criticidad
Qué consecuencia tiene un fallo en ese conjunto y qué nivel de comprobación necesitas por lote.
Comprobamos viabilidad
Consultamos con el proveedor qué comprobación puede realizar realmente sobre ese tipo de conjunto.
Se refleja en la oferta
El alcance de la comprobación y su registro quedan detallados por escrito como parte de las condiciones.
Se aplica en cada entrega
El criterio acordado se mantiene en pedidos posteriores, no solo en el primero.
Qué hay que decidir
Qué nivel de pruebas eléctricas necesita cada conjunto
Estos cuatro ejes definen el alcance de las pruebas eléctricas de cableado y se concretan por escrito antes de cada pedido.
Qué conexiones deben existir
Los circuitos que el esquema declara obligatorios y que deben presentar continuidad de un extremo al otro.
Qué conexiones no deben existir
Cruces entre circuitos y contactos que no deberían tener relación entre sí. Es el fallo más caro de encontrar tarde.
Qué referencia define el resultado
Esquema, tabla de conexiones o muestra aprobada, con su revisión. Sin referencia no hay criterio que aplicar.
Cómo se acepta y se registra
Si la comprobación es unitaria o por muestreo, y si el resultado debe quedar documentado. Se acuerda en la oferta.
Información relacionada
Continúa por aquí
Alcance real de esta capacidad
Este proceso lo ejecutan proveedores de nuestra red seleccionados para cada proyecto; Justicia Marin define el requisito contigo, coordina el suministro y verifica el lote recibido. No disponemos de taller, maquinaria ni laboratorio propios, y no emitimos certificaciones: los certificados son los del fabricante o del proveedor que ejecuta el proceso. Los medios concretos disponibles y el nivel de control alcanzable se confirman por escrito en la oferta antes del pedido. De forma expresa: no disponemos de laboratorio ni realizamos ensayos normalizados (rigidez dieléctrica certificada, ensayos climáticos, ensayos de vibración acreditados) salvo que se acuerden expresamente con un proveedor capacitado y quede reflejado en la oferta. La verificación habitual es de continuidad, configuración e inspección visual.
Dónde acaba esta capacidad: el suministro de cableado ya comprobado antes de la entrega se trata como verificación de cableado. La comprobación de posición, ruta y fijación de un conjunto ya montado pertenece al montaje de subconjuntos electromecánicos. El ensayo funcional del producto terminado —con el equipo alimentado— no forma parte de esta capacidad. Como referencia técnica del sector, IPC/WHMA-A-620 trata la continuidad y los cortocircuitos como métodos de prueba eléctrica distintos de la rigidez dieléctrica y de la resistencia de aislamiento, que son ensayos aparte.
¿Qué nivel de verificación necesitas?
Dinos qué criticidad tiene el conjunto.
Con la criticidad del conjunto y tu requisito de control definimos el alcance de la verificación y lo reflejamos en la oferta.
