Aplicación de conformal coating en placas electrónicas según especificación
La aplicación de conformal coating es el proceso por el que una placa electrónica ya montada recibe una película fina que sigue el contorno de sus componentes. Lo que define ese proceso no es el material: es hasta dónde llega el recubrimiento, qué zonas no debe tocar y con qué criterio se acepta el resultado. Esta página explica cómo se define. El suministro de placas ya recubiertas se trata como servicio en tropicalizado y coating.
En qué consiste
Qué cubre y qué no cubre el conformal coating
A diferencia del encapsulado, que embebe la zona en resina, el conformal coating deja la placa reconocible y, según el material, reparable. Se aplica sobre la placa ya montada, no sobre una placa desnuda: el recubrimiento tiene que convivir con los componentes que ya están soldados y con los que van a manipularse después. Por eso la aplicación de conformal coating empieza siempre por las mismas dos preguntas: qué superficie se cubre y qué tiene que quedar intacto.
- Cobertura total o limitada a las zonas que indique tu documentación
- Caras de la placa que se recubren y caras que no
- Zonas que deben quedar libres de recubrimiento
- Material y sistema de curado cuando el proyecto los especifica
- Estado de superficie exigido antes de aplicar, si el proceso lo requiere
Control del proceso
Criterios verificables de la aplicación del conformal coating
El criterio de aceptación de la aplicación de conformal coating se acuerda por escrito antes del pedido y depende del material y del proveedor asignado. En recepción sólo se comprueba lo que quedó especificado: esta lista no describe lo que ofrecemos, sino lo que hay que cerrar contigo antes de lanzar el lote.
- Hasta dónde llega el recubrimiento y dónde se detiene
- Que las zonas enmascaradas han quedado limpias de material
- Aspecto del recubrimiento: continuidad y ausencia de acumulaciones
- Que el curado ha terminado antes de manipular o embalar
- Qué muestreo se aplica sobre el lote recibido
Cómo se coordina este proceso
Cómo se define la aplicación de conformal coating
El enmascarado se define con tu documentación antes de que la placa salga hacia el proveedor. Cambiarlo después cuesta bastante más que acordarlo antes.
Defines zonas
Indicas qué áreas se recubren y cuáles quedan libres, sobre plano o sobre una placa marcada.
Acordamos material y método
Revisamos el requisito y coordinamos con la red qué material y qué método de aplicación encajan con tu placa y con tu volumen.
Muestra recubierta
Validas cobertura, límites del enmascarado y comportamiento en tu proceso de montaje o de reparación.
Aplicación a serie
El criterio aprobado queda por escrito y se mantiene en las entregas posteriores.
Puntos críticos
Lo que hay que decidir antes de aplicar el conformal coating
El error más común no es elegir mal el material: es no definir bien qué NO debe recubrirse. Estas cuatro decisiones son las que condicionan la aplicación de conformal coating.

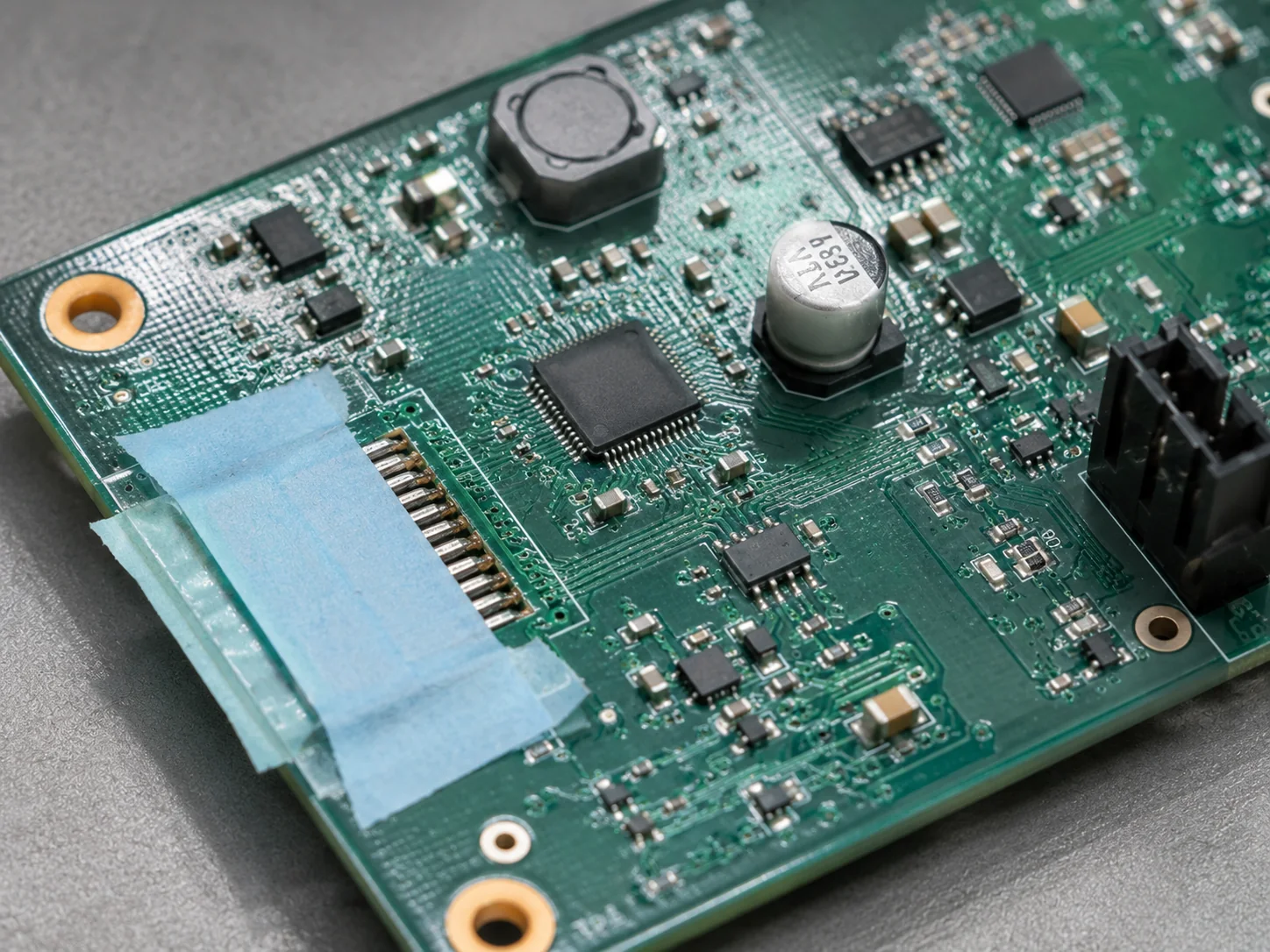

Zonas que deben quedar libres
Conectores, superficies de contacto, puntos de test o zonas de ajuste, cuando tu documentación los excluya. No hay una lista universal: la marca el proyecto.
Nivel de exposición previsto
A qué va a estar sometido el equipo en servicio según lo que declare tu proyecto. De ahí sale el requisito, no de un catálogo de acabados.
Reparabilidad después del coating
Si la placa debe poder retocarse o repararse más adelante, el material elegido condiciona esa posibilidad.
Criterio de aceptación
Cómo se comprueba que la cobertura llega donde debe, que el enmascarado se ha respetado y que el curado ha terminado. Es lo que se verifica sobre el lote en recepción.
Información relacionada
Continúa por aquí
Alcance real de esta capacidad
Este proceso lo ejecutan proveedores de nuestra red seleccionados para cada proyecto; Justicia Marin define el requisito contigo, coordina el suministro y verifica el lote recibido. No disponemos de taller, maquinaria ni laboratorio propios, y no emitimos certificaciones: los certificados son los del fabricante o del proveedor que ejecuta el proceso. Los medios concretos disponibles y el nivel de control alcanzable se confirman por escrito en la oferta antes del pedido. No atribuimos a este proceso un grado de protección normalizado ni una resistencia acreditada de forma genérica: el comportamiento real depende del material, del espesor y del enmascarado, y se define para cada proyecto.
Dónde acaba esta capacidad: si hay que rellenar o embeber un volumen en lugar de cubrir la superficie, eso es encapsulado y resinado. Si lo que hay que cubrir es un cable o un mazo por fuera, es protección de cableado. El curado se realiza según el sistema y el proceso especificados, y la comprobación bajo luz UV sólo es posible cuando el material elegido lo permite. Como referencia técnica del sector, IPC-A-610 trata la cobertura y el espesor del recubrimiento como criterios de aceptación del conjunto, y dedica un apartado distinto al encapsulado.
